汽车刹车制动系统的组成原理1. 汽车刹车制动系统的作用汽车刹车制动系统是保证汽车行驶安全的重要组成部分。
它通过将动能转化为热能，使汽车减速或停车，保持车辆稳定性，避免碰撞和意外事故的发生。
2. 刹车制动系统的组成部分汽车刹车制动系统主要由以下几个部分组成：2.1 刹车踏板刹车踏板是驾驶员操作刹车的控制装置。
当驾驶员踩下刹车踏板时，主缸内的活塞会向前移动，通过液压传动将力量传递给刹kaiyun手机网 开云登录网址车系统。
2.3 刹车助力器刹车助力器是一种辅助装置，通过增加刹车力量，减小驾驶员踩踏刹车踏板的力度。
2.4 刹车分泵和刹车总泵刹车分泵和刹车总泵是液压刹车系统的核心组成部分。
2.5 刹车管路和刹车软管刹车管路和刹车软管将刹车总泵传递的液压能量传输到各个刹车器件。
刹车管路和刹车软管需要具有足够的强度和耐腐蚀性能，以确保刹车系统的正常工作。
2.7 刹车卡钳和刹车活塞刹车卡钳是刹车系统中的重要部件，固定在车轮上。
当刹车系统施加力量时，刹车鼓内的刹车鞋夹紧刹车鼓，产生摩擦力，从而减速或停车。
2.9 刹车调节器和刹车力分配器刹车调节器和刹车力分配器用于调节不同车轮的刹车力量，以保持车辆的稳定性。
刹车调节器主要用于调整刹车鼓制动器的力量分配，而刹车力分配器主要用于调整刹车盘制动器的力量分配。
1、CA1091采用什么型式的行车制动器？全面调整包括哪 些内容？调整部位在什么地方？如何调整？ 2、BJ2021和EQ1141G各采用什么型式的行车制动器？为 什么它们的后轮行车制动器属于不平衡式？
BJ2021、奥迪100、桑塔纳、 EQ1141G、丰田—王冠驻车制 动器与后轮行车制动器共用； BJ2020N、CA1091、 EQ1090及CA7560专设中 央制动器，用于驻车制 动器。
*制动底板刚度较大，支承销采用跨置式支承； *支承销不是偏心的，省了一个调整部位； *后轮行车制动器兼充驻车制动器。
制动钳体既不能旋转, 也不能沿制动盘轴线方向 移动; 两个活塞位于制动盘 的两侧。
气制动阀的随 动作用是靠平衡弹 簧来保证的；制动 阀的平衡位置是指 进排气阀均关闭， 且前后制动气室的 气压保证稳定状态。 每次平衡过程，平 衡弹簧下端面的位 置相同。
1、继动阀：缩短由储气筒到制动气室充气路程。 2、快放阀：解除制动时，可直接将制动气室的压缩空气排入 大气。
1）定钳盘式制动器 油路中的制动 跨置在制动盘1上的制动钳体5固定安装在车桥6上，它不能旋转
人力制动系统 动力制动系统 伺服制动系统 机械式 液压式 气压式 电磁式 组合式
制动系统的一般工作 原理是，利用与车身(或车 架）相连的非旋转元件和 与车轮(或传动轴)相连的 旋转元件之间的相互摩擦 来阻止车轮的转动或转动 的趋势。
当驾驶员踏下制动 踏板，使活塞压缩制动 液时，轮缸活塞在液压 的作用下将制动蹄片压 向制动鼓，使制动鼓减 小转动速度，或保持不 动。

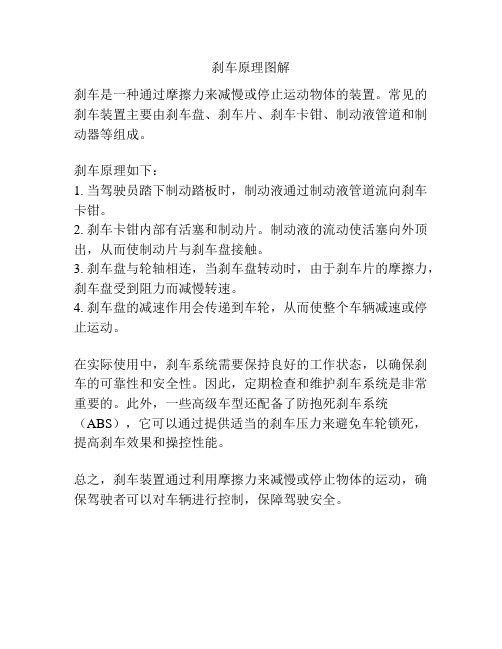

常见的刹车装置主要由刹车盘、刹车片、刹车卡钳、制动液管道和制动器等组成。
3. 刹车盘与轮轴相连，当刹车盘转动时，由于刹车片的摩擦力，刹车盘受到阻力而减慢转速。
在实际使用中，刹车系统需要保持良好的工作状态，以确保刹车的可靠性和安全性。
此外，一些高级车型还配备了防抱死刹车系统（ABS），它可以通过提供适当的刹车压力来避免车轮锁死，提高刹车效果和操控性能。
总之，刹车装置通过利用摩擦力来减慢或停止物体的运动，确保驾驶者可以对车辆进行控制，保障驾驶安全。
院 动机动作，并带动制动卡钳活塞移动产生机械夹紧力从而完成驻车。可以看到，EPB
只要启用AUTO HOLD功能，便会启动相应的自动驻车功能。AUTO HOLD自动驻车
职 功能可使车辆在等红灯或者上下坡停车时自动启动四轮制动。即使是在D档或者N档，
目前大部分小型车都采用液压制动，因为液体是不能被压缩的，能够几乎100%
术 的传递动力，基本原理是驾驶员踩下刹车踏板，向刹车总泵中的刹车油施加压力，
院 液体将压力通过管路传递到每个车轮刹车卡钳的活塞上，卡钳夹紧刹车盘从而产生
一般制动系的基本结构与工作原理， 可用一种简单的液压行车制动系的结构 和工作原理示意图来说明。
技 我们在驾校时，教练几乎都会重复“停车拉手刹”的教导，作为最常见的一种

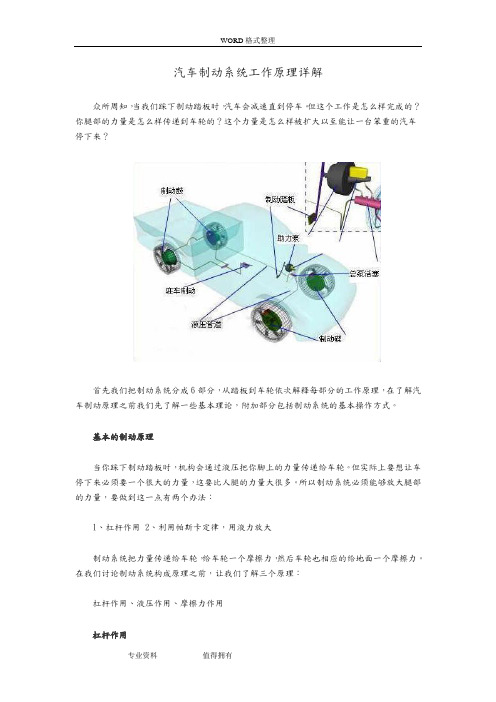

汽车制动系统工作原理详解众所周知，当我们踩下制动踏板时，汽车会减速直到停车。
但这个工作是怎么样完成的？你腿部的力量是怎么样传递到车轮的？这个力量是怎么样被扩大以至能让一台笨重的汽车停下来？首先我们把制动系统分成6部分，从踏板到车轮依次解释每部分的工作原理，在了解汽车制动原理之前我们先了解一些基本理论，附加部分包括制动系统的基本操作方式。
基本的制动原理当你踩下制动踏板时，机构会通过液压把你脚上的力量传递给车轮。
所以制动系统必须能够放大腿部的力量，要做到这一点有两个办法：1、杠杆作用2、利用帕斯卡定律，用液力放大制动系统把力量传递给车轮，给车轮一个摩擦力，然后车轮也相应的给地面一个摩擦力。
在我们讨论制动系统构成原理之前，让我们了解三个原理：杠杆作用、液压作用、摩擦力作用杠杆作用制动踏板能够利用杠杆作用放大人腿部的力量，然后把这个力量传递给液压系统。
如上图，在杠杆的左边施加一个力F，杠杆左边的长度(2X)是右边(X)的两倍。
因此在杠杆右端可以得到左端两倍的力2F，但是它的行程Y只有左端行程2Y的一半。
液压系统其实任何液压系统背后的基本原理都很简单：作用在一点的力被不能压缩的液体传递到另一点，这种液体通常是油。
下图是最简单的液压系统：如图：两个活塞(红色)装在充满油(蓝色)的玻璃圆桶中，之间由一个充满油的导管连接，如果你施一个向下的力给其中一个活塞(图中左边的活塞)那么这个力可以通过管道内的液压油传送到第二个活塞。
由于油不能被压缩，所以这种方式传递力矩的效率非常高，几乎100%的力传递给了第二个活塞。
液压传力系统最大的好处就是可以以任何长度，或者曲折成各种形状绕过其他部件来连接两个圆桶型的液压缸。
还有一个好处就是液压管可以分支，这样一个主缸可以被分成多个副缸，如图所示：使用液压系统的另外一个好处就是能使力量成倍的增加。
打孔和通风盘的设计达到了散热和排水的效果。 陶瓷纤维刹车盘具有耐摩擦耐高温和轻便（簧下质量）的15 特性。

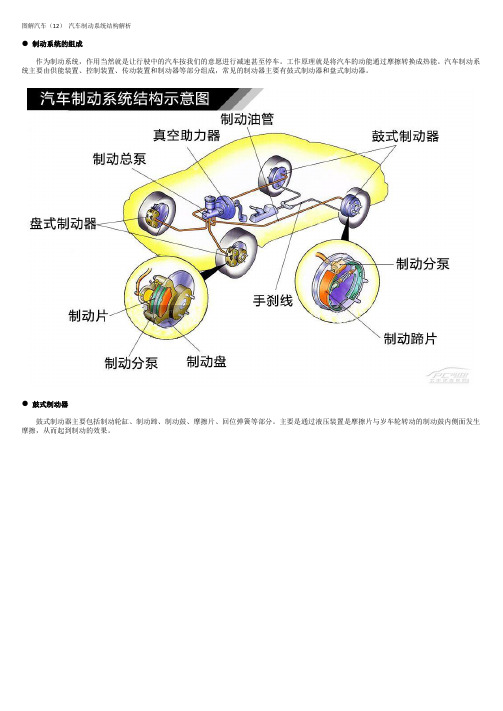

图解汽车（12）汽车制动系统结构解析● 制动系统的组成作为制动系统，作用当然就是让行驶中的汽车按我们的意愿进行减速甚至停车。
汽车制动系统主要由供能装置、控制装置、传动装置和制动器等部分组成，常见的制动器主要有鼓式制动器和盘式制动器。
● 鼓式制动器鼓式制动器主要包括制动轮缸、制动蹄、制动鼓、摩擦片、回位弹簧等部分。
主要是通过液压装置是摩擦片与岁车轮转动的制动鼓内侧面发生摩擦，从而起到制动的效果。
在踩下刹车踏板时，推动刹车总泵的活塞运动，进而在油路中产生压力，制动液将压力传递到车轮的制动分泵推动活塞，活塞推动制动蹄向外运动，进而使得摩擦片与刹车鼓发生摩擦，从而产生制动力。
从结构中可以看出，鼓式制动器是工作在一个相对封闭的环境，制动过程中产生的热量不易散出，频繁制动影响制动效果。
●盘式制动器盘式制动器也叫碟式制动器，主要由制动盘、制动钳、摩擦片、分泵、油管等部分构成。
盘式制动器通过液压系统把压力施加到制动钳上，使制动摩擦片与随车轮转动的制动盘发生摩擦，从而达到制动的目的。
制动过程中产生的热量可以很快散去，拥有很好的制动效能，现在已广泛应用于轿车上。
● 通风制动盘制动过程实际上是摩擦力将动能转化为热能的过程，如制动器的热量不能及时散出，将会影响其制动效果。
通风刹车盘内部是中空的或在制动盘打很多小孔，冷空气可以从中间穿过进行降温。
从外表看，它在圆周上有许多通向圆心的洞空，它利用汽车在行驶当中产生的离心力能使空气对流，达到散热的目的，因此比普通实心盘式散热效果要好许多。
普通的刹车盘在全力制动下容易高热而产生热衰退，制动性能会大打折扣，而陶瓷刹车盘有很好的抗热衰退性能，其耐热性能要比普通制动盘高出许多倍。
制动踏板自由行程或制动器间隙过大， 制动蹄摩擦片接触不良，磨损严重或有 油污。
制动油压力不足。主要原因是制动主缸 缺油、制动管路破裂、油管接头渗漏、 油路堵塞。
定期检查制动器的磨损情况，包括摩擦片 厚度、制动盘磨损程度等，确保制动性能 良好。
定期清洁制动器表面的灰尘和油污，保持 其良好的散热性能；同时对制动器的活动 部位进行润滑，确保制动器工作顺畅。
优点： 1、制动效能稳定 2、浸水后制动效能降低较少 3、尺寸和质量较小 4、制动盘沿厚度方向的热膨胀量小
功用： 停车后防止溜坡 坡道起步 紧急制动 分类： 中央制动器（安装在变速器或分动器之后） 复合式制动器（在车轮制动器附加机构）
性能： 1、两桥制动器独立制动 当其中一套管路损坏时， 另一套仍可以正常工作， 保证汽车制动系的工作可 靠性。 当一套管路失效时，另一套管 路仍能保持一定的制动效能。制动 效能低于正常时的50％。
前后两蹄所受张开力 相等，但摩擦力所起 制动轮缸 作用是正负值关系， 使两蹄所受到的制动 鼓的法向力不等，即 相同的摩擦力作用下， 两制动蹄对制动鼓作 用的制动力矩不等。
（4）特点 • 结构简单，制动蹄张开力的大小，决定于轮缸的液 压，多用于轻型汽车的后轮制动。 • 由于法向力不等，将使车轮的轮毂的轴承承受附加 载荷，故称简单非平衡式制动器。 • 为了使前后制动蹄摩擦片所受的单位面积压力一致， 前蹄摩擦片长于后蹄（宽度相等、包角大），使两 片寿命尽量接近，便于维修。
按伺服系统的输出力作用部位和对其控制装置的操纵方式 助力式伺服制动系统 增压式伺服制动系统
正常工作的真空助力器踩第一脚时，由于真空助力器存在足够真空， 其踏板行程正常；第二脚，由于助力器内已损失一些真空，所以踏板 行程会减小很多；待踏第三脚时，真空助力器内真空已很少，所以踏 板行程也很少，再踏下去就踏不动了。以上即所谓“一脚比一脚高” 。这证明助力器无漏气，工作正常。如果每一脚踏板行程都很小，且 行程都不变，即所谓的“脚特别硬”，则说明助力器漏气失效。漏气 严重的，可听到漏气声音。对于漏气的助力器需予以更换。
• ABS系统并不是每次采取制动都工作，它只有在车轮接近于抱死时才起作用 。其工作时并不是悄无声息的，在踩住制动踏板的同时如果ABS工作，会产 生适当的噪音，制动踏板也会产生脉动而反复拱脚，这是ABS系统在自动调 节制动油压属正常现象。在制动时始终用脚踩住刹车踏板不放松才是正确 的。
按传动系统的回路分为：单回路系统、双回路系统。 双回路制动系统在一侧回路失效时，仍能提供部分制动力。目前汽车制
能量以及改善传能介质状态的各种部件。其 中产生制动能量的部分称为制动能源。 人的肌体也可作为制动能源，真空助力 器。
第1节 制动系统概述 第2节 制动供能系统 第3节 制动控制系统 第4节 制动传动系统 第5节 制动器

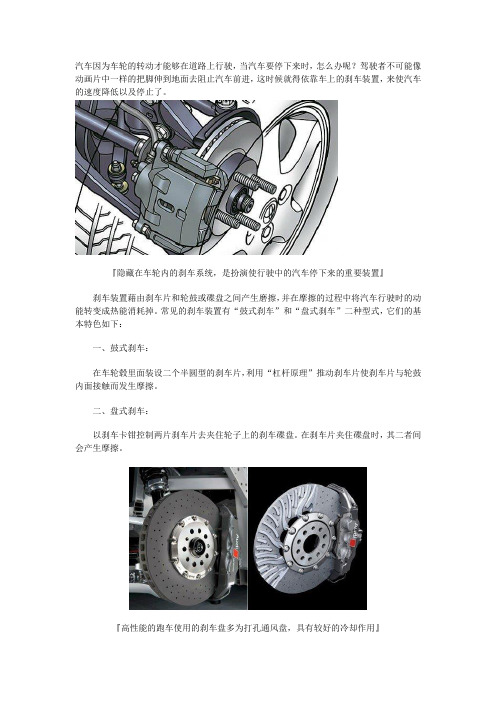

汽车因为车轮的转动才能够在道路上行驶，当汽车要停下来时，怎么办呢？驾驶者不可能像动画片中一样的把脚伸到地面去阻止汽车前进，这时候就得依靠车上的刹车装置，来使汽车的速度降低以及停止了。
『隐藏在车轮内的刹车系统，是扮演使行驶中的汽车停下来的重要装置』刹车装置藉由刹车片和轮鼓或碟盘之间产生磨擦，并在摩擦的过程中将汽车行驶时的动能转变成热能消耗掉。
常见的刹车装置有“鼓式刹车”和“盘式刹车”二种型式，它们的基本特色如下：一、鼓式刹车：在车轮毂里面装设二个半圆型的刹车片，利用“杠杆原理”推动刹车片使刹车片与轮鼓内面接触而发生摩擦。
『高性能的跑车使用的刹车盘多为打孔通风盘，具有较好的冷却作用』『冷空气通过车轮，对刹车盘进行冷却』汽车在湿滑或结冰的低摩擦路面上行驶时，如果发生过度刹车的情况，则车轮会被刹车装置锁死而失去抓地力，导致车辆失去控制方向的能力。
为了使车辆在这种危险的路面上能够有效控制前进的方向，于是研发出ABS“防抱死刹车系统”。
性能越来越强的ABS“防抱死刹车系统”，在游刃有余之际还可以让TCS-Traction Control System“循迹控制系统”和VSC-Vehicle Stability Control“车辆稳定控制系统”（等同于ESP）来控制车辆在行驶时的循迹性能，以及控制车辆在过弯时的稳定性能。
● 鼓式刹车的作用方式：鼓式刹车应用在汽车上面已经近一世纪的历史了，但是由于它的可靠性以及强大的制动力，使得鼓式刹车现今仍配置在许多车型上 (多使用于后轮)。
鼓式刹车是藉由液压将装置于刹车鼓内之刹车片往外推，使刹车片与随着车轮转动的刹车鼓之内面发生磨擦，而产生刹车的效果。
在获得相同刹车力矩的情况下，鼓式刹车装置的刹车鼓的直径可以比盘式刹车的刹车盘还要小上许多。
制动蹄下端的支承方式为浮式支承，具有间隙自调机构. 驻车制动器，带有一套驻车制动的操纵机构。
每一制动蹄都用一个单活塞制动轮缸促动，固定元 件的结构布置是中心对称式。
使用了两个双活塞轮缸，无论汽车前进还是倒车，都是双领 蹄式制动器，故称双向双领蹄式制动器
双领蹄、双向双领蹄、双从蹄式制动器固定元件的布置都是中心对称，两制动蹄作 用在制动鼓上的法向反力大小相等、方向相反、相互平衡，这种形式的制动器为平 衡式制动器。
（1）单向自增力式制动器 其特点是两个制动蹄只有一个单活塞的制动轮缸，第二制 动蹄的促动力来自第一制动蹄对顶杆的推力，两个制动蹄在汽 车前进时均为领蹄，但倒车时能产生的制动力很小。
1空压机和调压阀空压机由发动机通过带传动直接驱动有单缸式和双缸式东风eq1090e型汽车的空压机是单缸风冷当储气筒的压力达到一定值时利用调压阀可以使空压机处于空转状态而当储气筒的压力下降压阀又能控制空压机向储气筒充当储气筒的压力达到一定值时作用在调压阀膜片组件下方的气压大于其上弹簧的压力膜片组件向上移动芯管下的阀门关闭储气筒气压作用在卸荷柱塞上方使其下移顶开进气阀门空压机处于空转状态
鼓式制动器的旋转元件是制动鼓，固定元件是制动 蹄，制动时制动蹄在促动装置作用下向外旋转，外表面 的摩擦片压靠到制动鼓的内圆柱面上，对鼓产生制动摩 擦力矩。 凡对蹄端加力使蹄转动的装置统称为制动蹄促动装置， 制动蹄促动装置有轮缸、凸轮和楔。 以液压制动轮缸作为制动蹄促动装置的制动器称为 轮缸式制动器；以凸轮作为促动装置的制动器称为凸轮 式制动器；用楔作为促动装置的制动器称为楔式制动器。 根据工作表面的不同鼓式制动器分为内张式和外束 式两种。汽车车轮制动器所用的鼓式制动器多为内张式。
